FAG圆柱滚子轴承F-564445.ZL 中信LGM5024/LGM5525磨辊

◆FAG圆柱滚子轴承F-564445.ZL

产品特征

1、优化内部设计

2、优化了表面接触几何

3、内部载荷分布更佳更均匀

技术优势

1、可增加额定动载荷Cr 20%

2、可延长额定寿命达70%

3、可减少摩擦达50%

客户利益

1、相同承载时可显著地延长额定寿命和使用寿命

2、相同额定寿命时性能更高

3、缩小尺寸，增加功率密度

4、提高性价比

5、互换性：相同尺寸的标准轴承

◆F-564445.ZL轴承规格

d:480mm

D:855mm

B:270mm

近几年销售情况：

作为国际领先进口轴承品牌，FAG圆柱滚子轴承F-564445.ZL用于中信LGMS4624矿渣磨、中信LGM5024原料磨、中信LGM5525立磨中，我司近几年就该型号轴承和鹤林水泥、合肥中亚、红狮水泥等公司均有销售往来，提供专业的安装指导、技术支持、售后服务，受到了客户的一致好评。江油红狮水泥有限公司更是连续三年在我司购买该型号轴承。采购热线：18155397366（车经理） 0553-5918993

适用设备（部位）：中信LGM5024原料磨磨辊 中信LGM5525原料磨磨辊

中信磨设计原则和结构特点：

1、集破碎、粉磨、烘干、选粉和气体输送为一体，不完全料层粉磨，半风扫系统，部分外循环，操作简单处理能力大；

2、基本形式以平盘锥磨，油缸-曲臂加载；

3、LGMS4624水泥矿渣磨为2+2形式的磨辊设计，2个主磨辊和2个辅磨辊，互相对称布置。

4、LGM5024水泥原料磨为4个磨辊对称布置，当有一对辊工作时也能达到60%产量；

5、整体辊套，制造工艺好，安装维护渐变，磨辊稀油循环润滑，同时设置气密封。》》》相关搜索：F-564484.01.TR2轴承；LGMS4624矿渣磨轴承；中信矿渣磨轴承

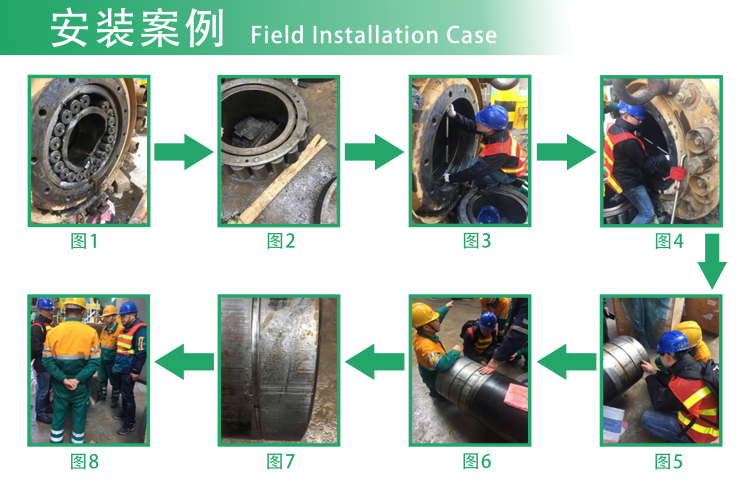

安装案例

2018.02.26我司前去会昌红狮水泥有限公司进行LGM5024磨辊安装检查，该轴承已使用2年多，因上次安装没有对F-564484.01.TR2隔圈没有进行计算磨削，致使轴承出现早期失效。

一、图1/2为F-564484.01.TR2此轴承为双列，靠近端盖轴承一列内圈、保持架断裂、全部磨损。而靠近内侧基本完好。基本可以判定轴承是单列受力、所有的负荷都集中一列轴承上，这跟隔圈没有进行计算有关。安装F-564484前需对轮毂尺寸进行测量，图3/4是舍弗勒司工用内径千分尺对轮毂进行两个方向的测量。

二、图5/6为司工在向客户分析轴的磨损情况，图7可以看出轴的磨损程度，肉眼看至少有一毫米的磨损，所以轴承必须进行修复。图8司工向客户童总、安装公司负责人提出对轴进行堆焊修复的建议，主要考虑磨辊的恶劣工况，高温高冲击载荷的因素，必须达到与轴承配合的要求，否则会严重影响轴承的寿命，客户同意了司工的建议。
