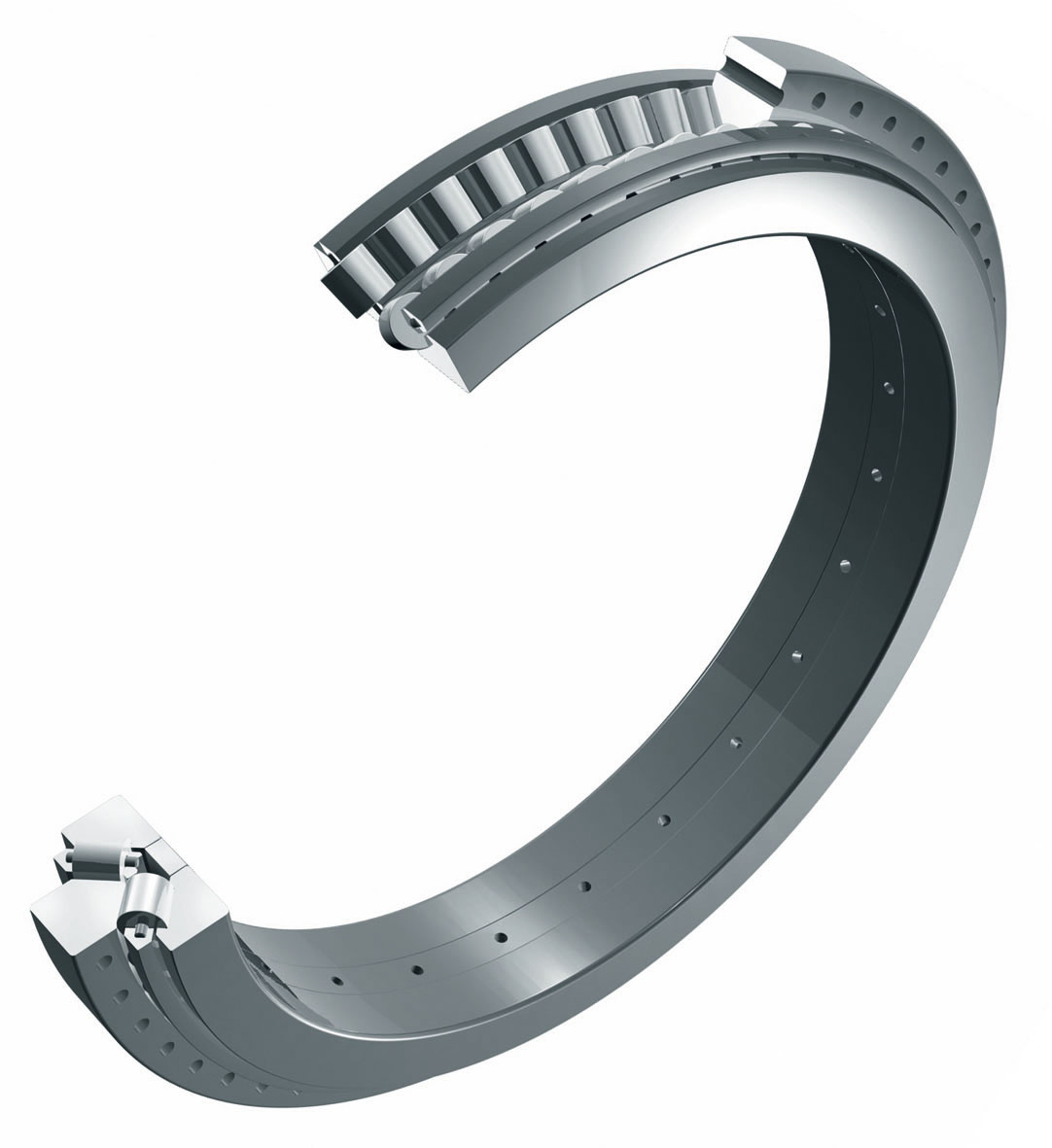

◆FAG双列圆锥滚子轴承 F-574348-01-TR2-M151D-M151Z

1、双列圆锥滚子轴承能够承受重载荷，刚性强；

2、它们适合承受复合（径向与轴向）载荷，在两个方向都能轴向定位，带有一定的轴向游隙或一定的预载荷

◆F-574348-01-TR2-M151D-M151Z轴承尺寸

内径d：560mm；

外径D：890mm；

宽度B：350mm；

销售情况：

作为国际领先进口轴承品牌，FAG双列圆锥滚子轴承F-574348-01-TR2-M151D-M151Z用于HRM4800立磨磨辊轴承磨辊，我司近几年就该型号轴承和合肥中亚建材装备有限责任公司、江西亚东水泥有限公司等公司均有销售往来，提供专业的安装指导、技术支持、售后服务，受到了客户的一致好评。采购热线：18155397366（车经理） 0553-5918993

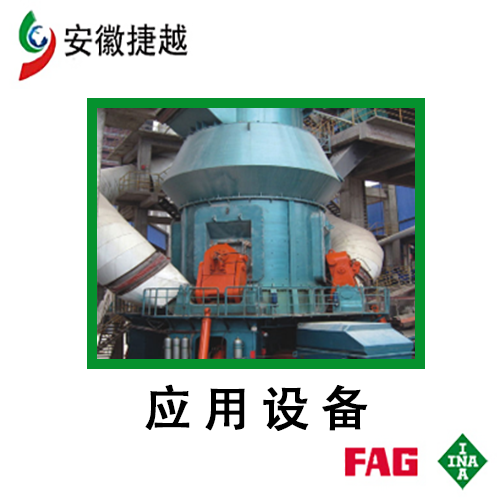

应用设备部位：HRM4800，HRM4500C立磨磨辊轴承磨辊

HRM系列立式辊磨机是在广泛吸收国外先进技术的基础上，融入合肥水泥研究设计院二十年来的研究设计经验，开发出的高效节能、具有烘干兼粉磨功能、系列化的高新技术装备，设备的主要技术、经济指标达到国际先进水平。》》》推荐阅读：合肥院立磨轴承

轴承安装说明：

立磨是一种大型粉磨设备，广泛应用于水泥、电力、冶金、化工、非金属矿等行业。它集破碎、干燥、粉磨、分级输送于一体，生产效率高，可将块状、颗粒状及粉状原料磨成所要求的粉状物料。立磨价值量高，维修成本高，同时也带来停机损失;立磨磨辊轴承安装的好坏在一定程度丧决定了立磨的维修期:而其中磨辊轴承品质和安装起到了关键性的作用。所以选择合理优质的轴承很有必要。以下是安徽捷越和会弗勒工程师就中亚4800S立磨磨辑轴承全程安装指导过程。

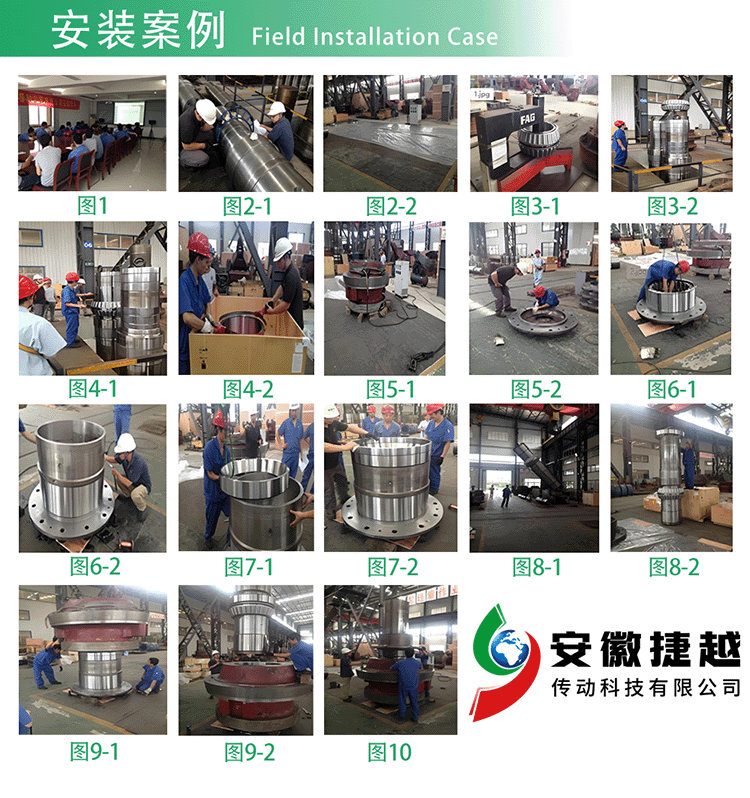

1、在安装前，先对整个腐程的设备做一个全面的检测，然后再分析一下具体的安装是需要注意哪些内容：见图1

2、安装中:工程师对安装前准备的辊芯、轴等配件进行尺寸核准工作。清理出一块干净的区域进行磨辊轴承安装。见图2-1、图2-2

取出轴承内圈，利用感应加热器对1号轴承内圈及滚动体进行加热，以便安装。将加热好的1号轴承内圈安装到轴上。见图3-1、图3-2

将2套轴承中间的间隔套安装到轴上。利用轴承搬用工具。将2号FAG轴承的内圈加热后安装到轴上。见图4-1、图4-2

利用中频加热器对辊芯进行加热。处理好闷盖，将其平整的放在地面。将盖表面稍微一下处理。见图5-1、图5-2

将2号轴承放到闷盖上。将2套轴承中间的问隔套放在2号轴承外上方。放好隔后测景除是否合格。见图6-1、图6-2

将1号销承外圈能分和隔套依次放好。见图7-1、图7-2

利用航车将轴倒置:并将1号轴承外圈另一部分安放好。见图8-1、图8-2

将辊芯放置到闷盖上。将轴放置到辊芯中。见图9-1、图9-2

将透盖安装到辊芯和轴上。见图10

到此，磨辐轴承安装基本完成:希望对大家有所帮助。另外我们不仅在立，在其他如减速机轴承、辊压机轴承等设备上也拥有最先进的安装技术:如有疑问，欢迎咨询我们的技术服务，我们会诚为您解答!

——安徽捷越传动科技有限公司
