◆FAG圆柱滚子轴承F-564445.ZL

产品特征

1、优化内部设计

2、优化了表面接触几何

3、内部载荷分布更佳更均匀

技术优势

1、可增加额定动载荷Cr 20%

2、可延长额定寿命达70%

3、可减少摩擦达50%

客户利益

1、相同承载时可显著地延长额定寿命和使用寿命

2、相同额定寿命时性能更高

3、缩小尺寸，增加功率密度

4、提高性价比

5、互换性：相同尺寸的标准轴承

◆F-564445.ZL轴承规格

d:480mm

D:855mm

B:270mm

销售情况：

作为国际领先进口轴承品牌，FAG圆柱滚子轴承F-564445.ZL用于中信LGMS4624矿渣磨、中信LGM5024原料磨中，我司近几年就该型号轴承和鹤林水泥、合肥中亚、台泥、红狮水泥等公司均有销售往来，提供专业的安装指导、技术支持、售后服务，受到了客户的一致好评。江油红狮水泥有限公司更是连续三年在我司购买该型号轴承。采购热线：18155397366（车经理） 0553-5918993

适用设备（部位）：中信LGM5024原料磨磨辊 LGMS4624矿渣磨磨辊

中信磨设计原则和结构特点：

1、集破碎、粉磨、烘干、选粉和气体输送为一体，不完全料层粉磨，半风扫系统，部分外循环，操作简单处理能力大；

2、基本形式以平盘锥磨，油缸-曲臂加载；

3、LGMS4624水泥矿渣磨为2+2形式的磨辊设计，2个主磨辊和2个辅磨辊，互相对称布置。

4、LGM5024水泥原料磨为4个磨辊对称布置，当有一对辊工作时也能达到60%产量；

5、整体辊套，制造工艺好，安装维护渐变，磨辊稀油循环润滑，同时设置气密封.》》》相关搜索：F-564484.01.TR2轴承；LGMS4624矿渣磨轴承；中信矿渣磨轴承

安装案例

江苏鹤林水泥向我公司购LGMS矿渣磨辊F-564484.01.TR2轴承1套和F-564445.ZL轴承1套，此次安装由厂设备处组织维修人员进行安装，为保证F-564484.01.TR2轴承游隙安装正确，特请舍弗勒工程师到现场指导。

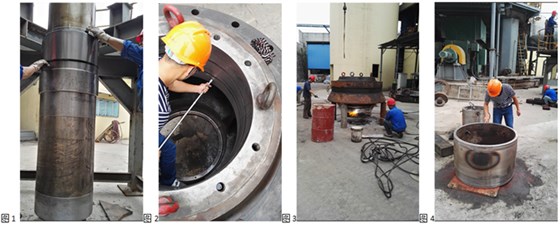

一、图1先将F-564445.ZL的内圈用油加热安装到轴上，图2是安装F-564456.ZL和F-564484.01.TR2外圈，安装前欧阳对轮毂孔径进行了尺寸的复检。图3是F-564445.ZL外圈进行干冰冷冻，让外圈进行收缩、同时又轮毂进行火枪加热到80度左左。图4是F-564445.ZL外圈安装到位后，接下就是安装轴承外圈衬套，安装前欧阳对衬套端面的平面度进行检查。

图1是轮毂上部位置进行火枪加热至80度左右，将衬套装入，再将干冰冷冻收缩F-564484.01.TR2的下外圈装入。图2是将辊轴装入轮毂、使F-564445.ZL内外圈组合，然后将内衬套装入轴上与轴承内圈接触。图3是安装F-564484.01.TR2内圈和隔圈、上外圈。图4进行F-564484.01.TR2轴向游隙测量，此次安装结束。
